Ideal para: Oficinas que realizam manutenção na frota Fiat "Geração 90" (Palio G1, Uno Mille, Tempra, Tipo, Prêmio, Elba) e utilitários mais antigos (Fiorino, Ducato antiga).

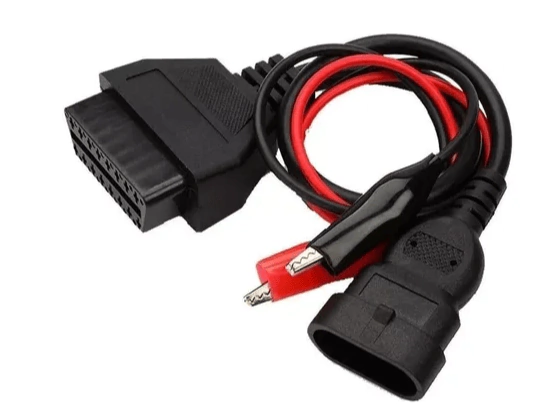

Este cabo adaptador é a ponte necessária para conectar scanners modernos (padrão OBD2 16 vias) a veículos da Fiat fabricados antes da padronização OBDII (geralmente pré-2001). Estes veículos utilizam um conector proprietário de 3 pinos localizado no cofre do motor (próximo à ECU ou à torre do amortecedor) ou embaixo do porta-luvas.
Um diferencial técnico crucial deste adaptador é o cabo de alimentação externa (Garras Jacaré). A tomada antiga de 3 pinos da Fiat trafega apenas dados (Linha K e L), não fornecendo energia 12V suficiente para ligar a interface do scanner. O cabo integrado com garras conecta-se diretamente à bateria do veículo para alimentar o seu equipamento de diagnóstico, garantindo estabilidade durante a leitura.
Especificações e Engenharia:
Interfaceamento Físico:
Extremidade A: Conector Fiat 3 Pinos Macho, projetado para encaixe preciso no plugue "Superseal" original do chicote do veículo.
Extremidade B: Conector OBD2 16 Pinos Fêmea (J1962), pronto para receber a VCI (Delphi, Raven, Napro, Launch, etc.).
Gerenciamento de Energia: Par de fios (Vermelho/Preto) com garras jacaré reforçadas para conexão nos polos da bateria (12V), provendo a tensão necessária para a operação da interface VCI.
Mapeamento de Dados: Configurado para comunicação via Linha K e Linha L (ISO 9141), protocolo utilizado pelas injeções Magneti Marelli (IAW 1G7, 1AB, G7) e Bosch (Motronic) da época.
Aplicação Técnica: Sem este cabo, é impossível realizar o diagnóstico via scanner em veículos como Tempra, Tipo, Uno (Eletronic/Mille EP/SX), Palio (Fiasa), Siena e Strada (primeiras gerações). Ele permite acesso não apenas à Injeção Eletrônica, mas também (dependendo do veículo e do scanner) a sistemas de ABS e Airbag antigos que utilizam conectores de 3 vias separados.
Itens Inclusos:
1x Cabo Adaptador Fiat 3 Pinos para OBD2 com Alimentação Externa (Garras Jacaré)
