Ideal para: Oficinas que atendem a linha pesada Volkswagen (Caminhões Constellation, Worker e Delivery) e utilizam scanners multi-marcas (Delphi, Autocom, Multidiag).
Este adaptador técnico é a solução definitiva para um dos problemas mais comuns no diagnóstico da linha VW Pesada: a incompatibilidade de pinagem. Embora a tomada de diagnóstico dos caminhões VW Constellation seja fisicamente idêntica ao padrão OBD2 (formato trapezoidal de 16 pinos), a distribuição elétrica interna (pinout) dos fios de comunicação e alimentação não segue o padrão universal J1962.
Conectar um scanner diretamente na porta do caminhão sem este adaptador resulta em falha de comunicação ("Erro de Link") ou, em casos mais graves, curto-circuito na interface VCI devido à alimentação estar em pinos trocados. Este cabo realiza o cruzamento interno (cross-over) necessário, realocando os pinos de dados (Linha K, Linha L ou CAN) e alimentação para as posições corretas que o seu scanner espera receber.
Especificações e Engenharia:
Mapeamento Proprietário: Fiação interna configurada especificamente para a arquitetura elétrica da Volkswagen Caminhões e Ônibus. Ele converte a pinagem exclusiva da montadora para o padrão OBD2 genérico.
Conectores de Precisão:
Extremidade A (Macho): Conecta-se ao painel do caminhão VW. Pinos reforçados para garantir contato firme e evitar mau contato por vibração do motor diesel.
Extremidade B (Fêmea): Recebe o seu scanner (VCI).
Construção Robusta: Cabo curto e flexível, fabricado com material resistente a torção e fluidos automotivos, ideal para uso diário intenso na oficina.
Aplicação Técnica: Indispensável para diagnósticos em módulos de motor (MWM/Cummins/MAN), freios ABS, painel de instrumentos e módulos de carroceria da família Constellation (e modelos correlatos como Worker) que utilizam a tomada de 16 vias no painel. Sem ele, a maioria dos scanners de mercado (exceto os originais de montadora) não consegue estabelecer comunicação com a ECU.
Itens Inclusos:

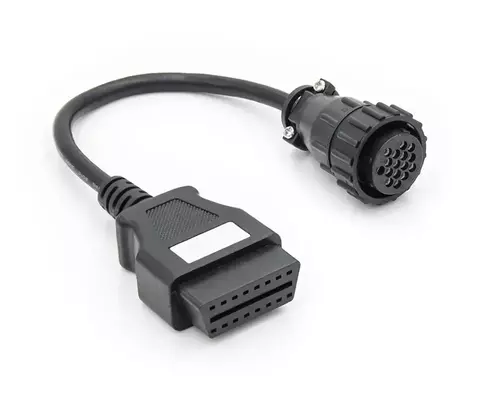

1x Cabo Adaptador Específico VW Constellation (16 Pinos Macho para 16 Pinos Fêmea)
